桥博问题速查指南
桥博问题处理技巧

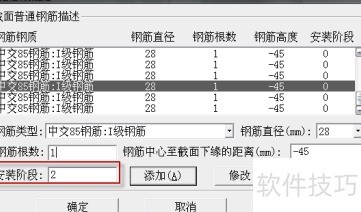

- 附加截面怎样输入钢筋数据？
附加截面的钢筋安装方式与主截面相同，通过在添加钢筋对话框的安装阶段输入施工阶段编号，程序自动识别钢筋是属于主截面还是附加截面。

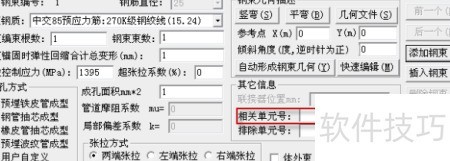

- 桥博软件中预应力钢束的单元号如何设置与应用？
相关单元号用于确定钢束的具体位置。在梁格模型中，由于程序无法自动进行空间定位，需要由用户指定单元号以明确钢束的输入位置。此外，在定义组合构件、拉索或体外束时，同样需要设定单元号，因为程序默认预应力钢束仅存在于预应力结构单元内，需通过指定单元号来准确定位。
- CAD导入截面失败常见原因及解决方法
问题一：CAD中的图形以面域而非线段呈现，而桥梁设计软件仅支持线段类图元的导入。问题二：截面未完全闭合或线条端点未准确连接，需在CAD中逐一核查并修正。问题三：绘图时默认单位为米而非毫米，导致线段长度小于米时被系统忽略，影响截面的完整性和成功导入。务必统一单位并确保几何连续性与正确性。

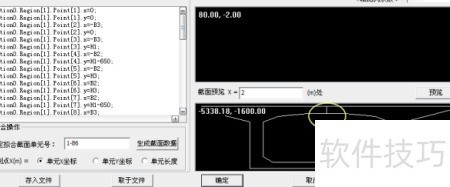

- 通用截面拟合中的一个常见错误
- 使用通用截面拟合工具时，发现箱梁顶板中心位置出现一条多余的竖直线。
在处理定义截面Region）时，我们设定起始点为Point，并在内部处理过程中默认假设前Point已经存在，且这些Point的x、y坐标值均为这导致了异常现象。为了克服这一问题，我们建议将Region的起始点调整为Point，并相应顺延后续各点的编号。这样做可以使数据排列更加连续且逻辑正确，从而避免因默认值引起的计算或显示错误。通过这种方法，可以确保模型的正确解析和运行。

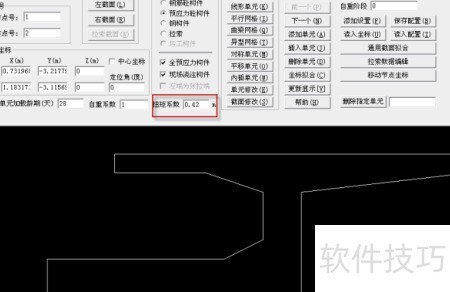

- 梁格模型扭矩系数的计算方法及其对纵梁受力分析的影响。
在梁格划分建模过程中，软件默认将截面质心设在腹板中心，但实际中这种设置并不准确，尤其是对于悬臂较长的结构。这种实际与模型质心之间的偏移量便是我们需输入的扭矩系数，它对纵梁的影响较小，但对横梁的影响显著，因为荷载通常施加在模型质心上，引入扭矩系数后，可以叠加相应的扭转效应，从而使得计算结果更加贴近实际受力状态。
在桥梁设计中，预应力钢束的松弛率与规范规定的松弛系数密切相关。通过公式计算，结合时间、温度等因素，可推算出松弛率。具体计算需依据相关规范。

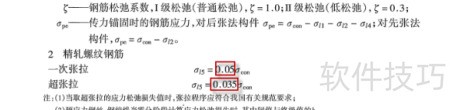

规范中关于预应力钢束松弛损失的规定详见下文，框注内容即为桥博需输入的松弛率值。
