桥博问题速查指南
桥博问题处理技巧
- 桥博位移异常时的处理方法
对于全预应力及A类构件，在计算挠度时应依据规范第，采用cIo作为全截面抗弯刚度Bo，而桥博软件直接采用了EcIo，未对刚度进行折减，导致其计算的单项位移及组合位移结果均存在偏差，因此相关位移数据不可靠，应予作废。

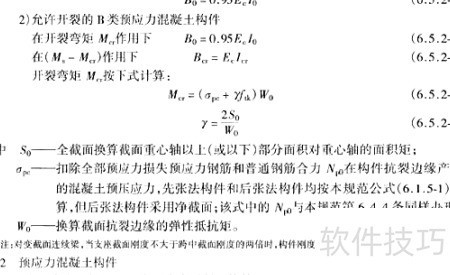

钢筋混凝土构件在正常使用阶段允许出现裂缝，因此在进行挠度验算时应遵循最小刚度原则，即采用构件开裂后刚度最低的截面来估算可能出现的最大挠度。理论上，这种方法是合理的。然而，桥梁博士软件在实际计算过程中并未对挠度值进行相应修正。原因在于该软件无法准确识别构件开裂后的实际受力状态，难以确定开裂截面所对应的弯矩及相应的截面惯性矩，从而无法准确确定修正系数。这种计算方式忽略了开裂导致的刚度下降，结果偏于不安全。若需修正，用户须依据公路钢筋混凝土及预应力混凝土桥涵设计规范（D第公式自行计算修正系数，将公式右侧分母项求出，并据此对软件输出的挠度结果进行放大调整，以更真实地反映结构实际变形情况。
你可以将桥博输出结果除以折减系数，以获得准确的单项挠度值。对于组合位移，推荐使用报表功能进行处理和汇总，确保数据精确可靠。

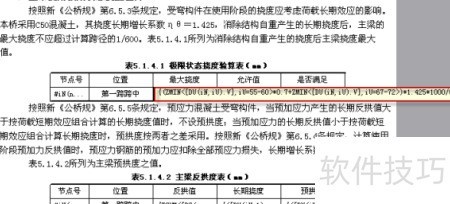

在短期荷载效应组合下，长期竖向挠度（单位：mm）按照以下公式进行计算： × (- * W) ÷ 然后乘以各项位移之和，这些位移包括结构自重引起的永久荷载位移、施工期间临时荷载产生的位移，以及在汽车荷载和人群荷载分别产生最小剪力时所对应的位移，后者按折减系数计入。所有位移分量均取自相应工况下的计算结果，并进行代数叠加。最终结果保留三位小数，用于评估结构在长期使用条件下的变形性能，确保其满足规范对刚度和正常使用的要求。
由预加应力产生的长期挠度计算公式为以乘以ZSUM，在iS等于sgjd时，结果保留三位小数。
在扣除结构自重影响后，挠度由两部分组成：汽车荷载在最小剪力作用下的位移与人群荷载在最小剪力作用下的位移之和，计算表达式为{((())}×(https：//xaizai-fd.zol-img.com.cn/t_sgM/ChMkLWkHfUjABNYWkAFwAUBCAHYGjpg >)。
- 部分支座反力为零？
在程序中，首先计算各个荷载对支座产生的反力。如果某支座的反力是负的，这意味着发生了脱空现象，系统会自动移除该支座，并在其位置施加与所有荷载共同作用产生的反力方向相反且大小相等的外力。接着，重新计算剩余支座的反力，并将已被移除的支座反力记为零，其余支座则累加各自的反力结果，以最终汇总所有支座的反力。
