旋转机械CFX分析第六讲
时间：2025-12-08
旋转机械CFX分析第六讲
由于内容丰富且包含大量图片，旋转机械CFX分析教程被划分为六个部分，分别为旋转机械CFX分析（至旋转机械CFX分析（。本文为系列的最后一部分，即第六部分。主要介绍如何进入旋转机械专用处理模块，详细演示截面压力分布云图的查看方法，流场矢量图的显示与分析，并对结果进行综合评估。指导用户如何整理分析数据，生成并导出完整的设计分析报告，帮助完成整个仿真流程的总结与输出，提升工程分析效率与报告规范性。

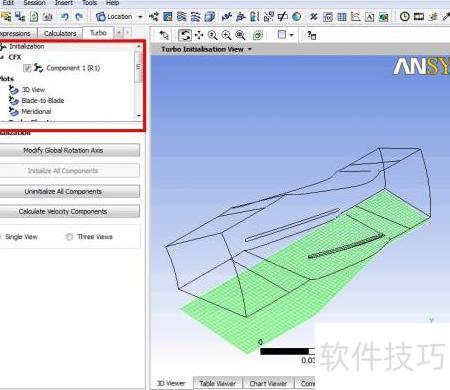

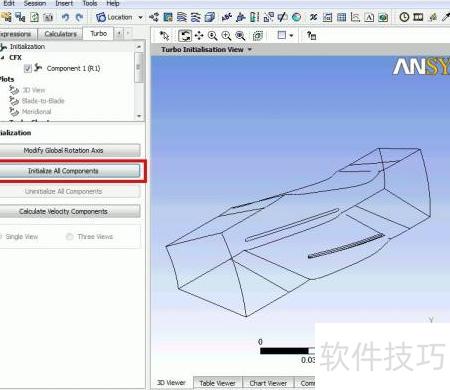

1、 继上文所述，进入叶轮专用后处理模块，点击图示的初始化所有组件按钮即可开始操作。
- 启动后左上角图标亮起，见示意图

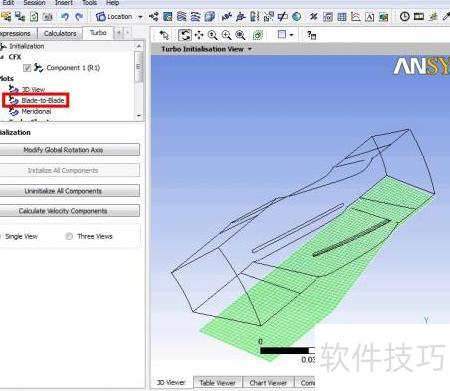

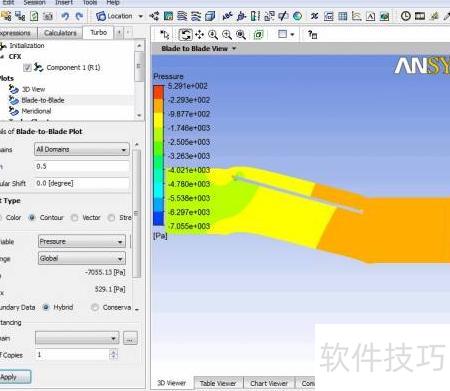

- 双击blade-to-blade选项，操作所示。

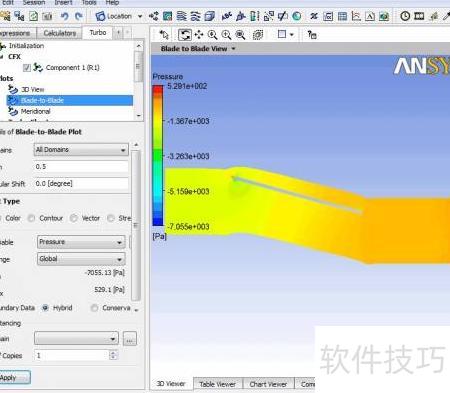

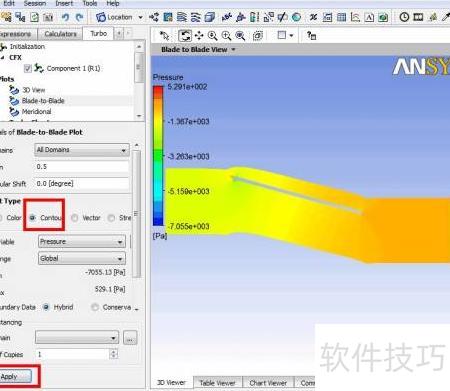

- 选择contour，点击apply，即可查看指定页面的静压力分布云图。

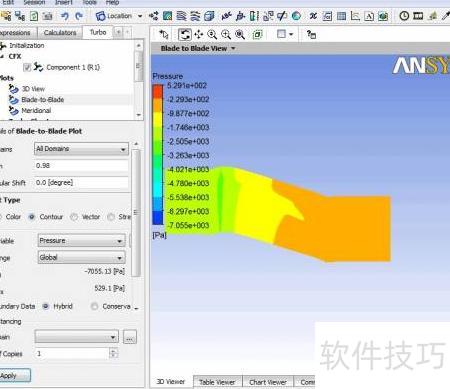

- 将span页面高度从0.5调整至0.98，点击应用按钮，效果所示。

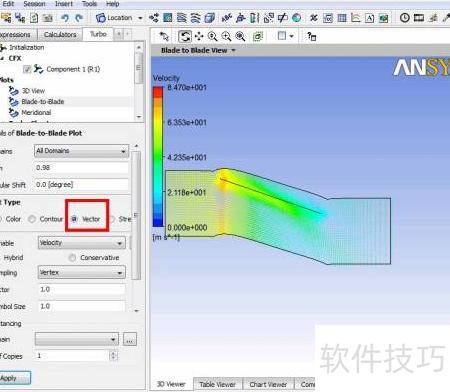

- 将plot type设置为vector，即可显示该截面的矢量分布图。

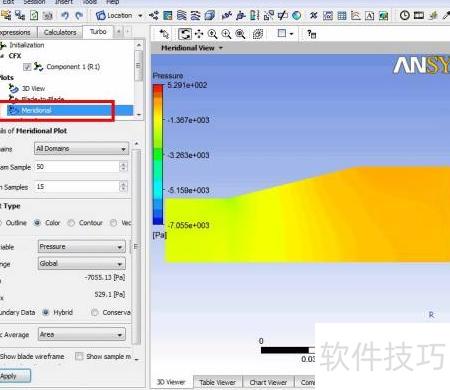

- 双击meridional按钮，操作所示。

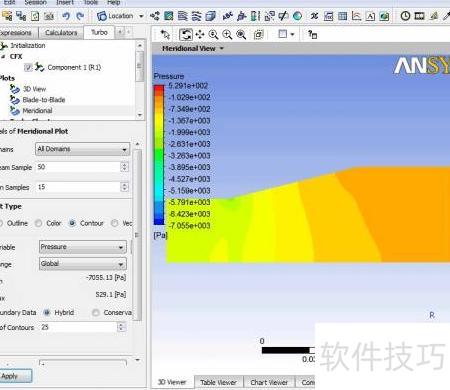

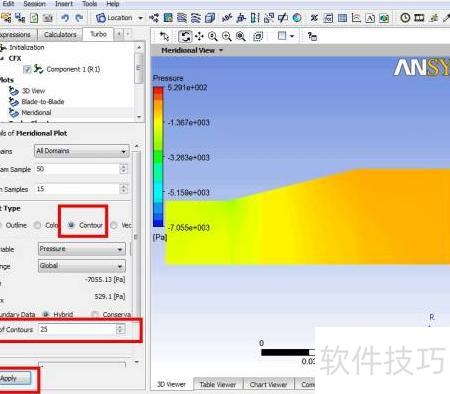

- 选择轮廓选项，输入数值25，点击应用按钮，操作所示。

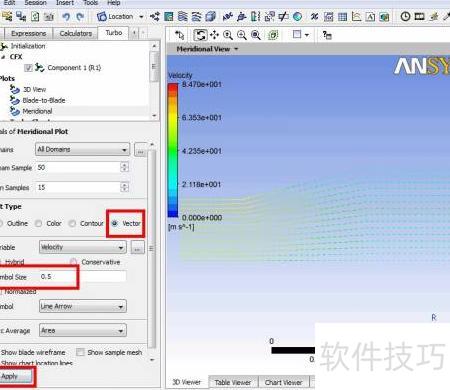

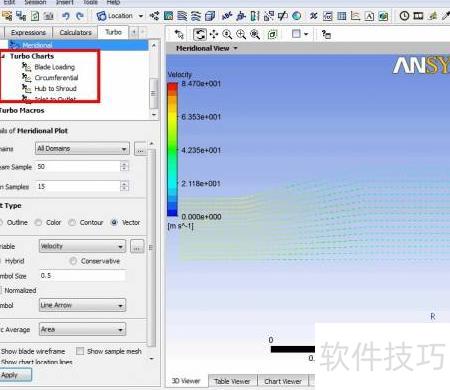

- 将参数按图设置为vector和0.5，点击应用，即可生成子午面云图。

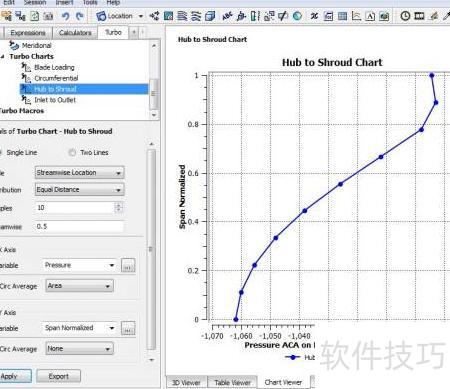

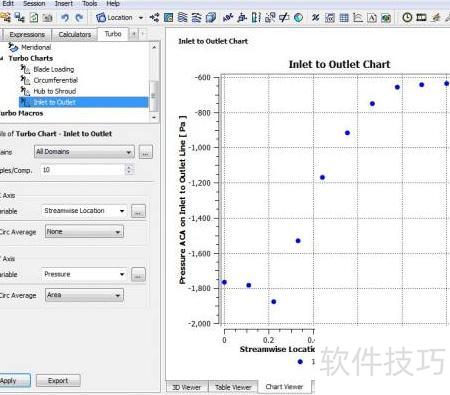

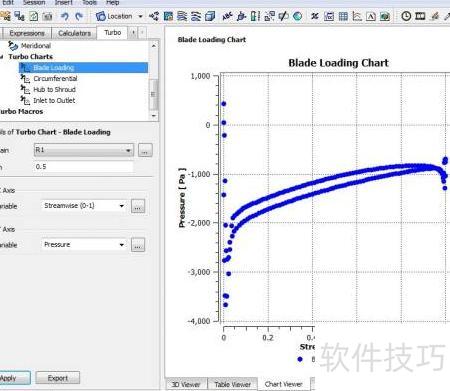

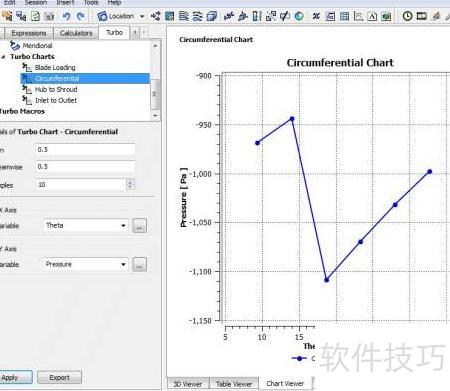

- 点击图示查看其他参数

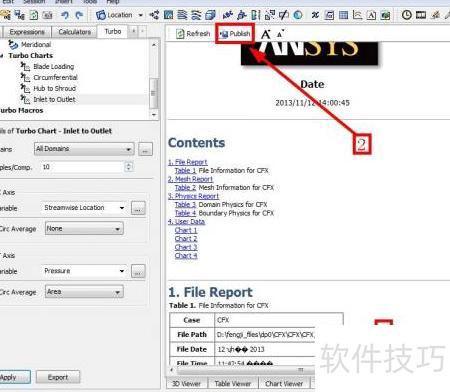

- 点击Report Viewer按钮可查看风机性能分析报告，通过publish功能导出为HTML或TEXT格式。
- 前文详见：旋转机械CFX分析（5/6）
- 本文是旋转机械CFX分析系列的第六篇。
- 分析全部完成。
系统详解：旋转机械流体动力学分析全流程本文详细介绍了旋转机械流体动力学分析的全过程，从建模、网格划分到求解后的处理步骤进行了全面讲解，帮助读者掌握相关方法。想要深入理解此领域，还需不断在实践中学以致用，总结经验。
