CAD制作推拉门衣柜平面图
在运用CAD工具设计住宅中的卧室平面图时，绘制推拉门衣柜是一项关键步骤。本文提供详尽指导，展示如何高效且规范地绘制这些图样，从而优化设计方案和提升绘图质量。

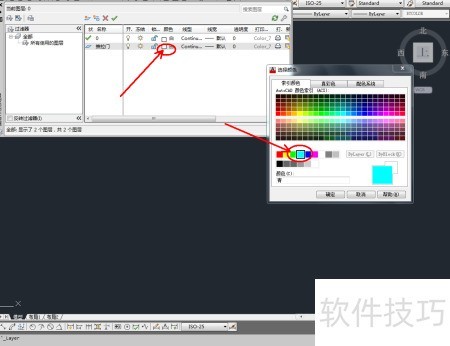

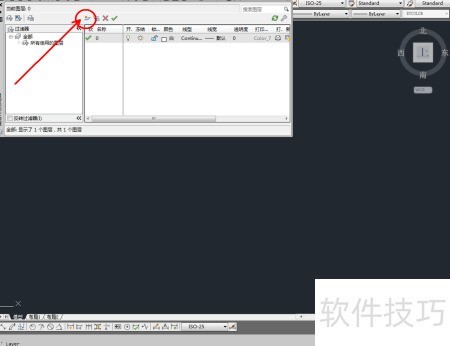

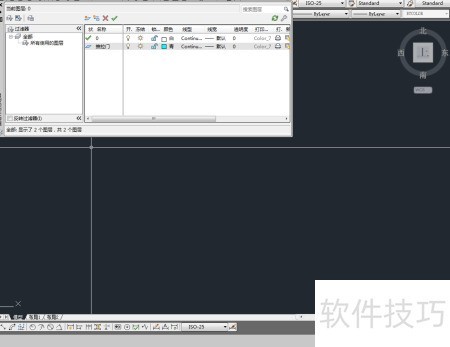

启动AutoCAD 选择新建项目并命名“推拉门衣柜”。在颜色面板中选择预设颜色进行图层设置。完成各图层的样式定义后，创建所需的设计效果。
在命令框内键入'd'然后按下空格键，接着输入为长度，再使用空格键输入为宽度。完成绘制矩形后，选中此图形并点击工具栏中的拆分功能，即可将其分解为多个独立的线段，并展示操作结果。

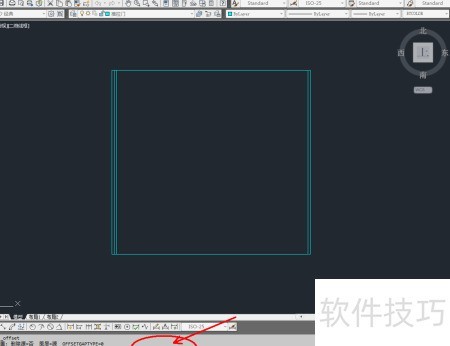

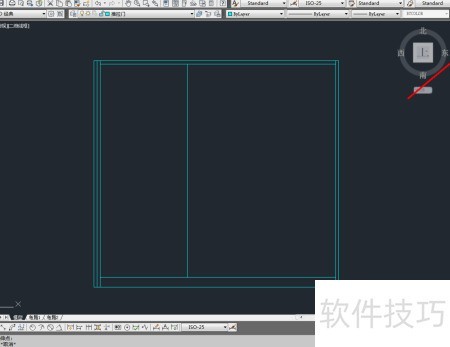

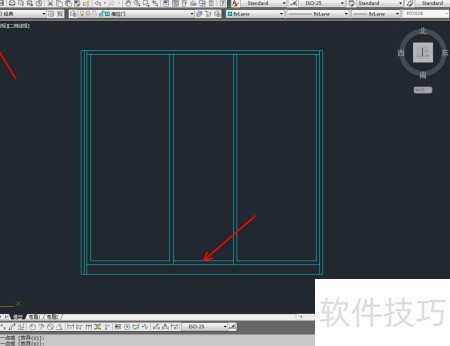

在右侧工具栏上单击偏移命令，然后在命令行中输入指定向内偏移的量，选择图示轮廓的边缘并执行此操作。接着，在命令行输入实现向上偏移，并选中图案底边进行同样的操作。最后，利用修剪功能处理横边端部，最终结果如所示。

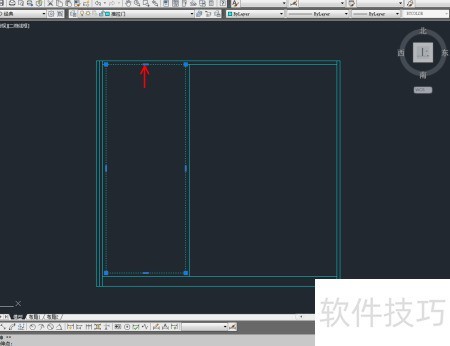

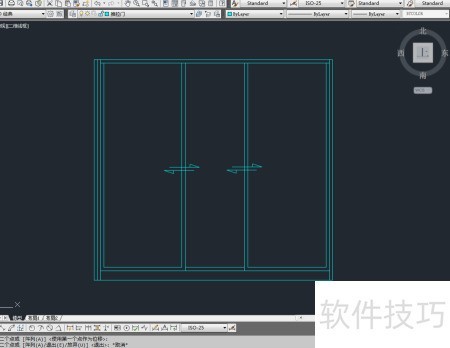

选择一个矩形并将其向内偏移单位长度。通过调整控制点来精确地设定衣柜门的轮廓。接着复制另一侧的推拉门图形，并在两扇门之间创建一条直线以实现连贯性，呈现出整个结构连接的完美效果。

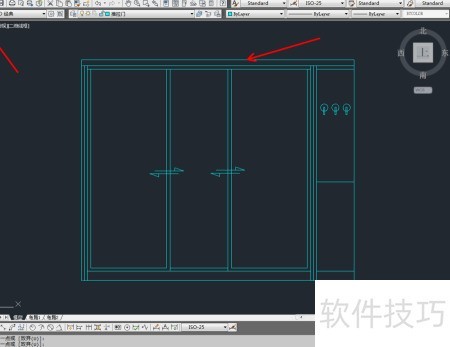

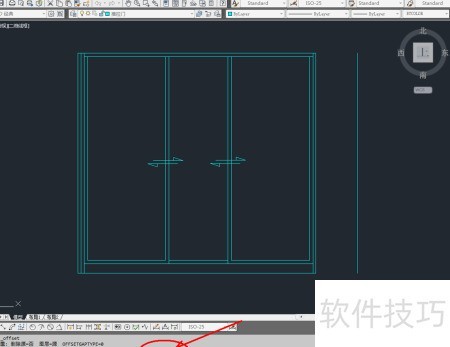

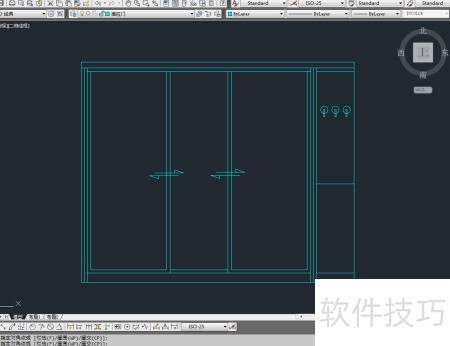

点击偏移功能，根据图示对图案中的选定线条进行调整处理后，使用直线工具按指引绘制连接线，轻松构建圆角柜。接着参照图示画出衣柜顶部封边线，整体推拉门衣柜的平面图即完美完成！
