材料非线性分析新模型
在HyperMesh与ANSYS联合分析中，需首先在有限元模型中合理设定载荷工况与边界条件，以保证仿真结果的准确性与可靠性。
创建Solid面体单元的铸铁试件，设置K数为激活增强应变公式，优化计算结果。

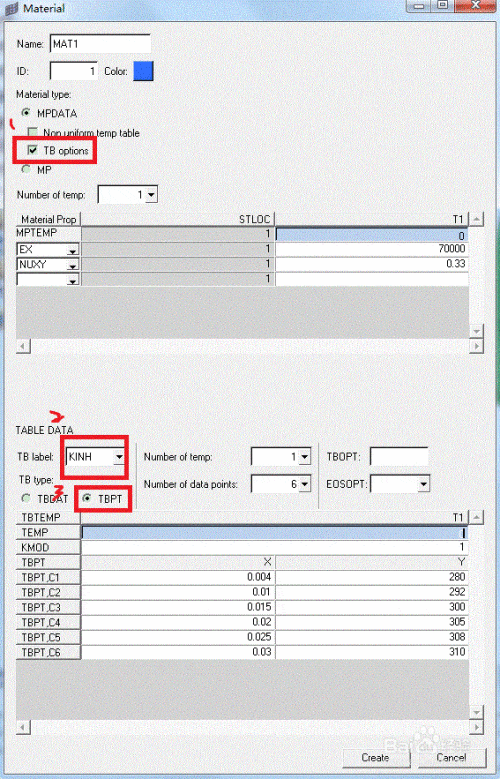

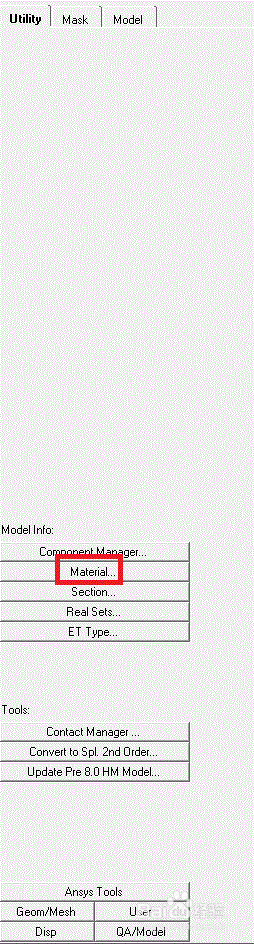

进入工具选项卡中的材料设置界面，依据实验数据设定多线性随动强化模型的相关参数。首先选择TB标签为KINH，代表该材料类型是多线性随动强化型。接着，将TB类型设为TBPT，指定你所需的数据显示点数量，并输入相应的应力-应变数据点。在逐一填写数值的过程中完成材料属性的定义，确保模型准确反映材料的非线性强化行为。详细操作步骤和界面显示的指导将帮助你更好地掌握这项技能。

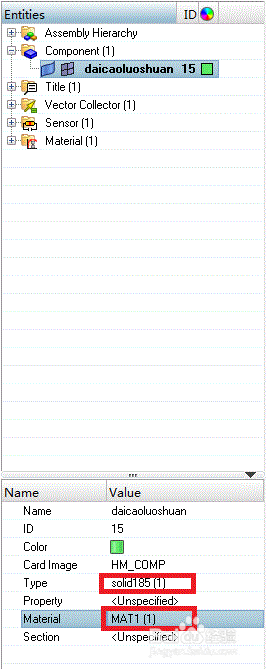

为组件指定材料和单元属性，选择Component后设为Solid材料为MAT点击“应用”。

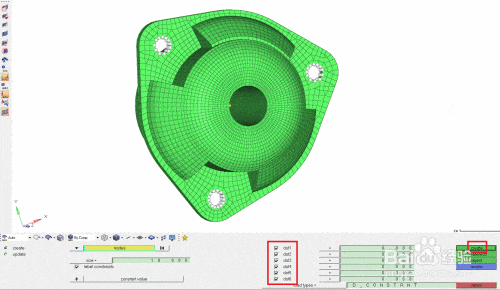

设定限制条件：在Creat菜单中选择Load Collector，并在此基础上点击Analysis下的Restrictions选项，选择你需要的限制点。

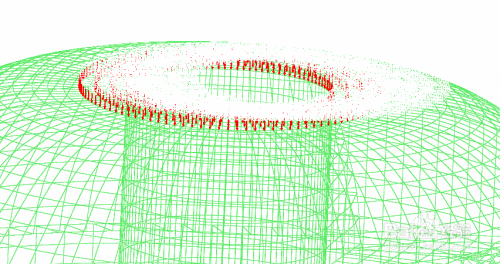

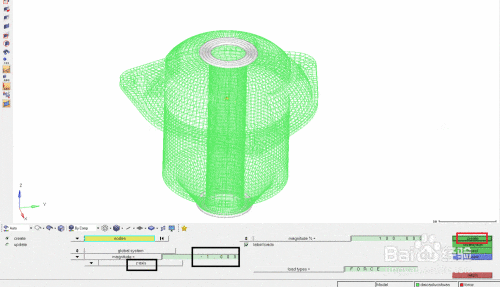

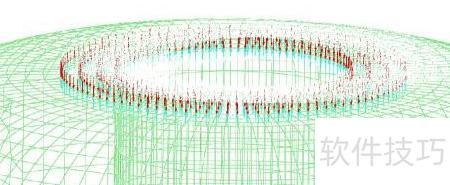

在创建负载集过程中，首先将状态设为当前值，然后选择分析选项中的载荷设置。在此步骤中，施加于销轴上下端面的压力和拉力分别代表正常工作状况和反向力的应用场景。压力模拟实际的加载情况，而拉力则用于再现螺栓在受到外力作用时产生的反方向力。
在分析面板中切换到荷载步骤设置，依次创建四个荷载步骤。首先命名为“jiazai，其加载列选择为cons（刚体），施加负Z方向的集中力forcesz-；第二步命名为“xiezai，同样使用cons作为加载列，并不附加额外力作用；第三步命名为“jiazai，加载列也设置为cons，但在此处施加正Z方向的集中力forcesz+；最后一步命名为“xiezai，保持加载列选择为cons，没有附加力的作用。完成各荷载步骤参数的配置后，详细说明如下：整个过程确保了结构在模拟中的逐步加载与卸载定义，从而按预定顺序实施，为后续求解提供准确的加载路径依据。
